Có bắt buộc dùng miệng gió thải trong công trình không

Điểm quan trọng cần hiểu là: pháp luật thường không quy định riêng một câu “bắt buộc phải lắp miệng gió thải”, mà quy định công trình phải bảo đảm thông gió, thoát khói, an toàn cháy, chất lượng không khí và điều kiện sử dụng. Khi không thể đáp ứng các yêu cầu này bằng thông gió tự nhiên, hệ thống thông gió cơ khí phải được thiết kế, và khi đã có hệ thống thải khí cơ khí thì miệng gió thải là bộ phận đầu cuối không thể thiếu.

Nói ngắn gọn: miệng gió thải bắt buộc khi không gian cần thải khí nhưng không có hoặc không đủ thông gió tự nhiên, hoặc khi hồ sơ thiết kế HVAC/PCCC yêu cầu hệ thống hút – thải khí cơ khí.

Vì sao không thể trả lời đơn giản là “có” hoặc “không”?

Nhiều người tìm câu hỏi này vì gặp tình huống thực tế: công trình đã có điều hòa, đã có cửa sổ, hoặc chỉ là nhà ở nhỏ nên không rõ có cần thêm miệng gió thải hay không. Vấn đề nằm ở chỗ “miệng gió thải” là thiết bị, còn yêu cầu pháp lý nằm ở “chức năng thông gió, thải khí, thoát khói”.

Một căn nhà phố có cửa sổ đối lưu tốt có thể không cần hệ thống thải khí cơ khí cho toàn bộ phòng ở. Nhưng một nhà vệ sinh kín trong chính căn nhà đó vẫn cần quạt hút và miệng thải. Một văn phòng có điều hòa cassette vẫn cần đường gió thải nếu phòng kín, đông người và không có trao đổi khí tươi. Một tầng hầm gara gần như không thể chỉ dựa vào cửa mở tự nhiên để bảo đảm thải khí CO, hơi xăng dầu và khói khi có sự cố.

Vì vậy, câu hỏi đúng không phải là “có bắt buộc lắp miệng gió thải không”, mà là:

• Không gian đó có cần thải khí không

• Thông gió tự nhiên có đủ không

• Công trình có thuộc phạm vi yêu cầu PCCC, hút khói, thông gió cơ khí không

• Hồ sơ thiết kế được duyệt có thể hiện hệ thống thải khí không

• Khi nghiệm thu, lưu lượng gió thải có đạt thiết kế không

Miệng gió thải là gì trong hệ thống HVAC?

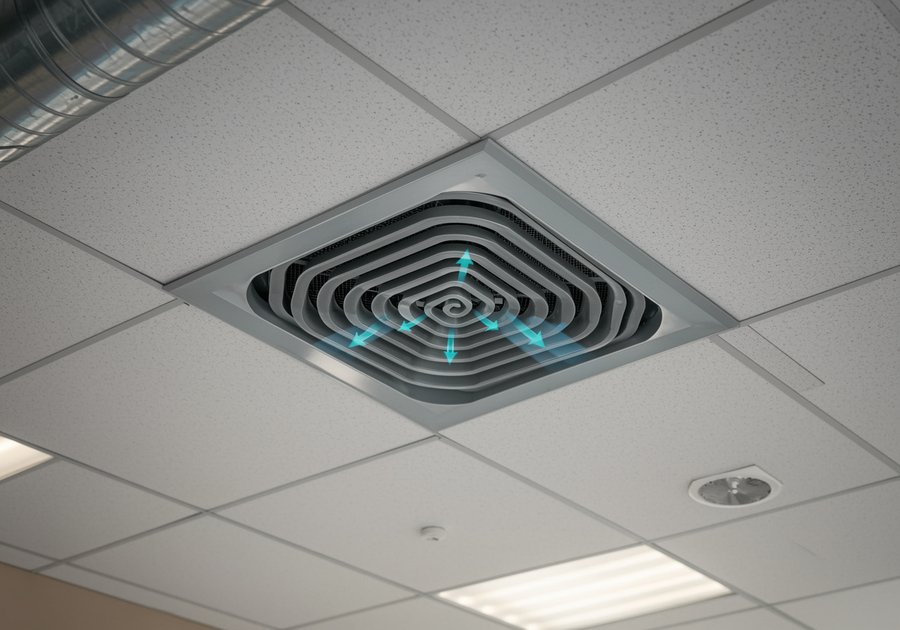

Miệng gió thải là bộ phận thu hoặc xả không khí ra khỏi không gian sử dụng. Trong hệ thống HVAC, nó thường nằm ở cuối tuyến ống gió thải, kết nối với quạt hút, ống gió, van gió, van chặn lửa hoặc hộp kỹ thuật.

Về chức năng, miệng gió thải xử lý phần “không khí đã sử dụng”, bao gồm:

• CO₂ do con người hô hấp

• Hơi ẩm từ nhà vệ sinh, phòng tắm, bếp

• Mùi từ khu vệ sinh, khu rác, bếp, phòng kỹ thuật

• Khí nóng từ phòng máy, phòng điện

• Bụi, hơi hóa chất hoặc khí độc trong khu sản xuất

• Khói trong một số kịch bản PCCC

Nếu chỉ cấp gió tươi mà không có đường thải, áp suất phòng có thể tăng, gió không lưu thông đúng hướng, mùi lan sang khu vực sạch hơn và hiệu quả trao đổi khí giảm. Ngược lại, nếu chỉ hút thải mà không có gió bù, phòng có thể bị âm áp quá mức, gây khó mở cửa, hút mùi ngược từ khu vực khác hoặc làm hệ thống điều hòa hoạt động kém ổn định.

Theo TCVN và QCVN, miệng gió thải bắt buộc khi nào?

Cần phân biệt rõ: QCVN là quy chuẩn kỹ thuật, có tính bắt buộc áp dụng trong phạm vi điều chỉnh; TCVN là tiêu chuẩn kỹ thuật, thường được dùng làm cơ sở thiết kế, nghiệm thu hoặc bắt buộc khi được viện dẫn trong hồ sơ, hợp đồng, quy chuẩn hoặc yêu cầu của cơ quan thẩm định.

TCVN 5687:2024 quy định yêu cầu thiết kế, lắp đặt hệ thống thông gió và điều hòa không khí cho các không gian trong công trình dân dụng xây mới hoặc cải tạo; tiêu chuẩn này cũng có thể áp dụng cho không gian công nghiệp có yêu cầu thông gió, điều hòa để bảo đảm tiện nghi nhiệt và vệ sinh nếu nhiệm vụ thiết kế không quy định khác.

QCVN 06:2022/BXD và Sửa đổi 1:2023 là quy chuẩn về an toàn cháy cho nhà và công trình. Bản sửa đổi có hiệu lực từ ngày 01/12/2023 và yêu cầu các hồ sơ thiết kế thuộc diện áp dụng phải tuân thủ QCVN 06:2022/BXD cùng Sửa đổi 1:2023.

Trong QCVN 06, phần bảo vệ chống khói là nội dung quan trọng liên quan trực tiếp đến hệ thống hút xả khói, cấp khí chống khói và khả năng hoạt động đúng thiết kế khi có cháy. Quy chuẩn nêu rõ thiết bị của hệ thống hút xả khói và cấp không khí chống khói, dù tự nhiên hay cưỡng bức, phải bảo đảm hoạt động đúng thiết kế khi có cháy.

Điều này cho thấy miệng gió thải không chỉ là chi tiết cơ điện thông thường. Trong một số công trình, nó là mắt xích của giải pháp thông gió, hút khói, điều áp, ngăn khói và thoát nạn.

Các trường hợp bắt buộc phải bố trí miệng gió thải

Không gian kín không có thông gió tự nhiên

Đây là nhóm phổ biến nhất. Các phòng kín, không có cửa sổ mở ra ngoài hoặc có cửa nhưng không bảo đảm lưu thông khí ổn định thường phải dùng thông gió cơ khí.

Ví dụ thực tế:

Một phòng họp 30 m² dùng điều hòa treo tường, cửa đóng kín, 10–15 người sử dụng liên tục. Nếu không có cấp gió tươi và thải khí, CO₂, mùi cơ thể và hơi ẩm sẽ tích tụ. Điều hòa vẫn làm mát, nhưng chất lượng không khí suy giảm. Trong trường hợp này, miệng gió thải giúp lấy khí bẩn ra ngoài để cân bằng với lượng khí tươi cấp vào.

Nhà vệ sinh, phòng tắm, khu giặt

Nhà vệ sinh gần như luôn cần hút thải nếu không có thông gió tự nhiên đủ tốt. Lý do không chỉ là mùi, mà còn là hơi ẩm. Hơi ẩm tích tụ lâu ngày gây nấm mốc, bong sơn, hư trần thạch cao, gỉ phụ kiện kim loại và lan mùi sang hành lang.

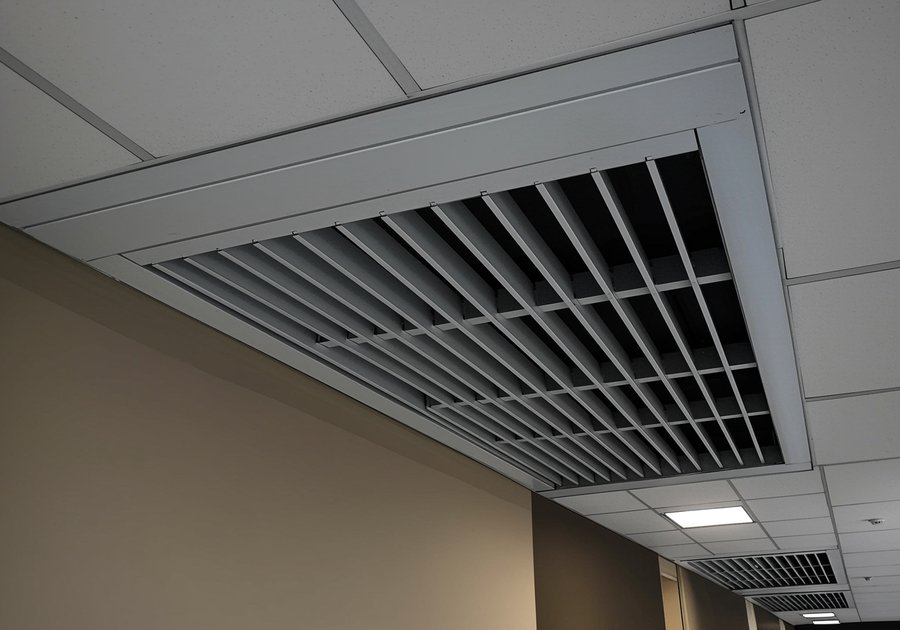

Với nhà vệ sinh trong văn phòng, khách sạn, trung tâm thương mại hoặc chung cư, miệng gió thải thường được bố trí trên trần, kết nối vào trục hút đứng hoặc quạt hút tầng mái. Nếu bỏ hạng mục này, hệ thống điều hòa không thể xử lý triệt để mùi và ẩm.

Tầng hầm và gara ô tô

Tầng hầm là khu vực có rủi ro cao vì phát sinh khí CO, NOx, hơi nhiên liệu và khói khi xảy ra cháy. Đây là không gian thường không thể phụ thuộc hoàn toàn vào thông gió tự nhiên.

QCVN 06 có nhiều quy định riêng cho tầng hầm, trong đó yêu cầu tổ chức thoát nạn, ngăn khói và các giải pháp an toàn cháy phù hợp. Với các nhà có từ 2 đến 3 tầng hầm, quy chuẩn yêu cầu tại tất cả sàn tầng hầm phải có ít nhất một lối vào buồng thang bộ thoát nạn đi qua sảnh ngăn khói hoặc giải pháp tương đương.

Trong thực tế thiết kế, tầng hầm thường cần hệ thống hút khí thải vận hành thường xuyên và hệ thống hút khói vận hành khi có cháy. Miệng gió thải được bố trí theo vùng để thu khí ở các điểm tù, gần khu đỗ xe, đường xe chạy hoặc khu vực có nguy cơ tích tụ khí.

Bếp công nghiệp và khu chế biến

Bếp nhà hàng, bếp khách sạn, bếp trường học, bếp bệnh viện phải thải nhiệt, hơi dầu, mùi và sản phẩm cháy. Nếu không có miệng hút – thải, nhiệt và dầu mỡ sẽ lan sang khu ăn uống, bám vào trần, tường, thiết bị và làm tăng nguy cơ cháy.

Trong nhóm này, miệng gió thải thường không đứng riêng mà đi cùng chụp hút, phin lọc mỡ, ống gió thải, quạt hút chịu nhiệt và giải pháp bù gió. Sai lầm thường gặp là chỉ tăng công suất quạt hút mà không tính gió bù, khiến bếp bị âm áp mạnh, hút mùi từ cống hoặc làm cửa khó đóng mở.

Phòng kỹ thuật, phòng điện, phòng máy

Phòng máy phát điện, phòng bơm, phòng điện, phòng UPS, phòng thang máy hoặc phòng thiết bị thường phát sinh nhiệt. Nếu không thải nhiệt, nhiệt độ phòng tăng làm giảm tuổi thọ thiết bị, gây báo lỗi hoặc ngừng vận hành.

Miệng gió thải trong phòng kỹ thuật cần được bố trí theo nguyên tắc lấy khí nóng ra khỏi vùng tích nhiệt, thường ở vị trí cao hoặc gần nguồn phát nhiệt. Đồng thời phải có đường gió cấp hoặc khe lấy gió bù để tránh hút không khí bẩn từ khu vực không mong muốn.

Công trình có yêu cầu hút khói, chống khói

Đối với hệ thống hút khói, miệng gió thải có thể là cửa hút khói hoặc cửa thải khói tùy giải pháp thiết kế. QCVN 06 cho phép giải pháp thoát khói tự nhiên hoặc cưỡng bức trong một số trường hợp, nhưng thiết kế phải đáp ứng mục tiêu an toàn cho người thoát nạn.

Điểm thực tế là hệ thống thông gió thường ngày và hệ thống hút khói khi cháy không phải lúc nào cũng là một. Có công trình dùng chung một phần đường ống hoặc thiết bị, nhưng cũng có công trình bắt buộc tách riêng. Việc quyết định phụ thuộc vào thiết kế PCCC, vật liệu ống gió, van chặn lửa, nguồn điện ưu tiên, kịch bản điều khiển và yêu cầu thẩm duyệt.

Trường hợp nào có thể không bắt buộc dùng miệng gió thải?

Có ba nhóm tình huống thường không bắt buộc bố trí miệng gió thải cơ khí riêng.

Thứ nhất là không gian có thông gió tự nhiên hiệu quả. Ví dụ phòng ở có cửa sổ mở trực tiếp ra ngoài, có đối lưu gió, không phát sinh mùi, hơi ẩm hoặc khí độc đáng kể.

Thứ hai là công trình nhỏ, không thuộc phạm vi yêu cầu hệ thống thông gió cơ khí phức tạp, miễn là vẫn đáp ứng yêu cầu an toàn, vệ sinh và công năng sử dụng. QCVN 06 cũng có phạm vi áp dụng cụ thể với nhà ở; chẳng hạn nhà ở riêng lẻ thuộc diện áp dụng khi cao từ 7 tầng trở lên, hoặc chiều cao PCCC từ 25 m trở lên, hoặc khối tích từ 5.000 m³ trở lên, hoặc có nhiều hơn 1 tầng hầm đến 3 tầng hầm.

Thứ ba là trường hợp sử dụng giải pháp thay thế được tính toán và chấp thuận. QCVN 06 cho phép sử dụng các giải pháp, phương án PCCC khác nhau, kể cả giải pháp không nêu trực tiếp trong quy chuẩn, miễn là bảo đảm mục đích của yêu cầu an toàn cháy.

Tuy nhiên, “không bắt buộc” không có nghĩa là “không cần”. Nếu không gian xuất hiện mùi, ẩm, nóng, bí khí hoặc có người sử dụng lâu, việc không bố trí đường thải khí vẫn có thể gây lỗi vận hành và bị yêu cầu điều chỉnh khi nghiệm thu.

Những hiểu nhầm phổ biến khi thiết kế miệng gió thải

Có điều hòa rồi thì không cần miệng gió thải

Sai. Điều hòa chủ yếu xử lý nhiệt độ và một phần độ ẩm, không mặc nhiên đưa khí bẩn ra ngoài. Một phòng mát lạnh vẫn có thể bí khí nếu không có trao đổi khí.

Có quạt hút là đủ, không cần tính lưu lượng

Sai. Quạt hút chỉ là thiết bị tạo dòng. Hệ thống có đạt hay không phụ thuộc vào lưu lượng, tổn thất áp suất, tiết diện ống, vị trí miệng gió, đường gió bù và cách điều khiển.

Miệng gió thải đặt đâu cũng được

Sai. Nếu đặt sai vị trí, khí bẩn không được thu hiệu quả. Ví dụ miệng thải đặt quá gần miệng cấp có thể hút mất khí tươi vừa cấp vào. Miệng thải đặt sai hướng có thể khiến mùi lan qua vùng người sử dụng trước khi bị hút ra.

Miệng gió thải và miệng hồi gió là một

Không hoàn toàn đúng. Miệng hồi gió đưa không khí quay về dàn lạnh hoặc AHU để xử lý lại. Miệng gió thải đưa không khí ra khỏi công trình. Nếu nhầm hai khái niệm này, thiết kế có thể chỉ tuần hoàn khí cũ mà không thải khí ô nhiễm.

Hậu quả khi không bố trí miệng gió thải đúng yêu cầu

Về kỹ thuật, công trình có thể gặp các vấn đề như mùi tích tụ, hơi ẩm cao, nấm mốc, đọng sương, lan mùi giữa các khu vực, mất cân bằng áp suất và giảm hiệu quả điều hòa.

Về vận hành, người sử dụng có thể cảm thấy ngột ngạt, đau đầu, khó chịu dù nhiệt độ phòng vẫn đạt. Đây là dấu hiệu điển hình của không gian thiếu trao đổi khí.

Về nghiệm thu, nếu hồ sơ thiết kế có hệ thống thông gió, hút khói hoặc thải khí nhưng thi công thiếu miệng gió, sai vị trí, sai kích thước hoặc không đạt lưu lượng, công trình có thể bị yêu cầu khắc phục. Với hạng mục liên quan PCCC, rủi ro còn lớn hơn vì hệ thống phải hoạt động đúng kịch bản khi có cháy.

Checklist thực tế để biết công trình có cần miệng gió thải không

Có thể dùng checklist sau để đánh giá nhanh:

• Không gian có kín, ít cửa sổ hoặc không có cửa mở ra ngoài không

• Có phát sinh mùi, hơi ẩm, khí nóng, bụi, khói hoặc khí độc không

• Có người sử dụng thường xuyên trong thời gian dài không

• Có hệ thống cấp gió tươi không

• Có cần duy trì áp suất âm hoặc dương giữa các khu vực không

• Có nằm trong tầng hầm, gara, phòng kỹ thuật, bếp, nhà vệ sinh không

• Hồ sơ HVAC có tuyến gió thải không

• Hồ sơ PCCC có yêu cầu hút khói hoặc cấp khí chống khói không

• Khi đo kiểm, lưu lượng thải có đạt thiết kế không

Nếu câu trả lời “có” cho một hoặc nhiều ý quan trọng, công trình nên được thiết kế miệng gió thải thay vì bỏ qua để tiết kiệm chi phí.

Thi công miệng gió thải cần chú ý gì để đạt nghiệm thu?

Trước hết phải tính đúng lưu lượng. Không nên chọn miệng gió theo cảm tính hoặc chỉ dựa vào kích thước trần. Lưu lượng phải phù hợp công năng phòng, số người, nguồn phát thải và yêu cầu áp suất.

Tiếp theo là vị trí. Miệng gió thải nên đặt tại vùng khí bẩn dễ tích tụ, tránh quá gần miệng cấp gió tươi. Với nhà vệ sinh, nên đặt gần khu phát sinh mùi và hơi ẩm. Với phòng kỹ thuật, nên ưu tiên vùng tích nhiệt. Với tầng hầm, cần bố trí theo vùng để tránh điểm chết khí.

Thứ ba là vật liệu. Với khu vực thông thường, miệng gió nhôm hoặc thép sơn tĩnh điện có thể đáp ứng. Với khu vực ăn mòn, nhiều hóa chất hoặc nhiệt cao, cần vật liệu phù hợp hơn. Với tuyến liên quan PCCC, cần kiểm tra thêm yêu cầu về van chặn lửa, giới hạn chịu lửa, nguồn điện và điều khiển liên động.

Cuối cùng là đo kiểm. Không chỉ kiểm tra “có lắp hay chưa”, mà phải đo lưu lượng, tốc độ gió, độ ồn, chiều gió, khả năng đóng mở van và hoạt động của quạt. Một miệng gió lắp đúng hình thức nhưng không đạt lưu lượng vẫn là lỗi kỹ thuật.

Miệng gió thải không bắt buộc trong mọi công trình, nhưng bắt buộc trong các không gian cần thải khí mà thông gió tự nhiên không đáp ứng, đặc biệt là tầng hầm, gara, nhà vệ sinh kín, phòng kỹ thuật, bếp, khu sản xuất, bệnh viện, phòng thí nghiệm và các công trình có yêu cầu thông gió – hút khói theo thiết kế HVAC/PCCC.

Cách hiểu đúng là: quy chuẩn không chỉ nhắm vào một thiết bị riêng lẻ, mà nhắm vào mục tiêu an toàn, vệ sinh, thoát khói và chất lượng không khí. Khi mục tiêu đó chỉ có thể đạt được bằng hệ thống thải khí cơ khí, miệng gió thải trở thành thành phần bắt buộc trong thiết kế, thi công và nghiệm thu.
