So sánh chức năng và thiết kế miệng gió thải và miệng gió cấp

Tổng quan về miệng gió cấp và miệng gió thải

Trong hệ thống thông gió – điều hòa không khí (HVAC), miệng gió thải và miệng gió cấp là hai bộ phận có vai trò quan trọng trong việc đảm bảo lưu thông không khí trong không gian kín. Việc hiểu rõ khái niệm, vai trò và sự khác biệt giữa hai loại này giúp kỹ sư và người sử dụng lựa chọn đúng sản phẩm, từ đó tối ưu hiệu suất vận hành và chất lượng không khí trong nhà.

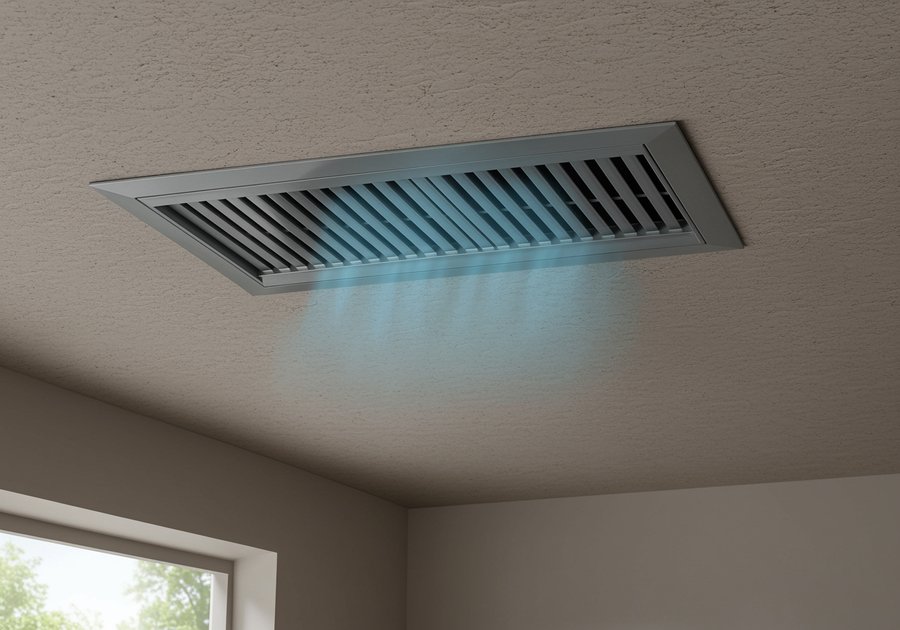

Khái niệm và vai trò của miệng gió cấp

Miệng gió cấp là thiết bị đầu ra của hệ thống cấp gió tươi hoặc gió điều hòa vào không gian sử dụng. Nhiệm vụ chính của nó là phân phối luồng không khí sạch, đã qua xử lý về nhiệt độ và độ ẩm, đến các khu vực trong phòng.

Cấu tạo của miệng gió cấp thường gồm khung viền, cánh điều chỉnh hướng gió và lưới chắn bụi. Tùy theo yêu cầu thiết kế, miệng gió có thể được chế tạo dạng miệng gió nan thẳng, miệng gió nan cong hoặc miệng gió khe để điều khiển hướng gió phù hợp.

Vai trò chính của miệng gió cấp:

• Đảm bảo cung cấp không khí tươi liên tục vào phòng.
• Duy trì cân bằng áp suất và tạo cảm giác thoải mái cho người sử dụng.
• Giúp hệ thống HVAC hoạt động ổn định và tiết kiệm năng lượng.

Nhờ khả năng phân phối gió đồng đều, miệng gió cấp được sử dụng phổ biến trong các tòa nhà văn phòng, trung tâm thương mại, nhà máy và khu dân cư cao tầng.

Chức năng chính của miệng gió thải trong hệ thống HVAC

Miệng gió thải (hay còn gọi là miệng hút gió thải) là thiết bị có nhiệm vụ hút không khí ô nhiễm, ẩm hoặc nóng ra khỏi không gian. Nó là điểm kết thúc của hệ thống gió thải, kết nối với đường ống dẫn khí ra ngoài môi trường hoặc tới thiết bị xử lý trung gian.

Các chức năng cơ bản của miệng gió thải gồm:

1. Hút không khí đã qua sử dụng ra khỏi phòng, đặc biệt trong khu vực bếp, nhà vệ sinh, phòng kỹ thuật.
2. Giúp duy trì chất lượng không khí trong lành bằng cách giảm nồng độ bụi, CO₂ và hơi ẩm.
3. Ngăn ngừa hiện tượng ngưng tụ, mùi hôi và ẩm mốc trong môi trường kín.

Đặc điểm của miệng gió thải là thiết kế cánh hướng dòng đơn giản, tập trung vào khả năng hút khí ổn định, ít gây ồn và dễ vệ sinh. Trong hệ thống lớn, các miệng gió thải thường bố trí ở khu vực trần, tường hoặc hành lang kỹ thuật để đảm bảo hiệu quả hút khí tối đa.

Sự cần thiết của việc phân tách cấp gió và thải gió

Trong thiết kế HVAC, việc phân tách miệng gió cấp và miệng gió thải là bắt buộc để đảm bảo chu trình lưu thông không khí khép kín. Nếu hai loại miệng này đặt sai vị trí hoặc quá gần nhau, sẽ xảy ra hiện tượng “ngắn mạch gió” – không khí cấp ra bị hút thẳng lại mà chưa kịp luân chuyển trong không gian.

Nguyên tắc bố trí miệng gió cấp và miệng gió thải:

• Miệng cấp thường đặt ở vị trí cao, trung tâm hoặc hướng vào khu vực có người sinh hoạt.
• Miệng thải đặt ở khu vực tích tụ khí nóng hoặc ẩm như góc tường, trần phía trên nguồn nhiệt.
• Khoảng cách tối thiểu giữa hai miệng nên đạt 2 – 3 mét để đảm bảo hiệu quả trao đổi không khí.

Nhờ cách bố trí hợp lý, hệ thống miệng gió thải và miệng gió cấp giúp môi trường trong nhà luôn được làm mới, mang lại cảm giác dễ chịu và tiết kiệm năng lượng vận hành.

Cấu tạo và vật liệu của miệng gió cấp và thải

Cấu tạo và vật liệu là hai yếu tố ảnh hưởng trực tiếp đến độ bền, hiệu suất và tính thẩm mỹ của miệng gió thải và miệng gió cấp. Mỗi loại có thiết kế riêng để đáp ứng điều kiện hoạt động và vị trí lắp đặt khác nhau trong hệ thống HVAC.

Phân tích cấu tạo cơ bản của miệng gió cấp

Miệng gió cấp thường có cấu tạo gồm ba phần chính:

1. Khung viền: Làm bằng nhôm định hình hoặc thép mạ kẽm, đảm bảo độ cứng và tính thẩm mỹ.
2. Cánh điều chỉnh hướng gió: Gồm 1–2 lớp cánh, có thể cố định hoặc điều chỉnh được để định hướng luồng khí.
3. Phụ kiện kèm theo: Gồm lưới chắn bụi, cổ nối mềm và van chỉnh lưu lượng gió.

Tùy nhu cầu, miệng gió cấp có thể thiết kế dạng miệng gió nan cong, miệng gió khe hoặc miệng gió khuếch tán trần. Các loại này giúp kiểm soát tốc độ và phân phối luồng gió đều khắp không gian, đồng thời giảm tiếng ồn và rung động trong quá trình vận hành.

Đặc điểm cấu tạo của miệng gió thải

Khác với miệng gió cấp, miệng gió thải có cấu tạo tối giản hơn, chủ yếu tập trung vào khả năng hút khí và dễ vệ sinh. Thành phần chính bao gồm:

• Khung viền: Làm bằng nhôm hoặc inox, có độ bền cao và chống ăn mòn.
• Lưới chắn bụi hoặc cánh hướng dòng: Giúp ngăn bụi bẩn, côn trùng, đồng thời điều hướng luồng khí hút vào.
• Mặt lưới tháo rời: Thuận tiện trong việc vệ sinh định kỳ.

Thiết kế của miệng gió thải thường phẳng, dạng lưới hoặc nan ngang, ít chi tiết thẩm mỹ nhưng đảm bảo hiệu suất hút khí ổn định. Một số dòng cao cấp có thể tích hợp van điều tiết lưu lượng để cân bằng áp suất trong hệ thống.

So sánh vật liệu nhôm sơn tĩnh điện và inox trong sản xuất

Dưới đây là bảng so sánh miệng gió cấp và miệng gió thải theo hai loại vật liệu phổ biến nhất hiện nay:

Khi lựa chọn, kỹ sư cần xem xét môi trường hoạt động. Với khu vực có độ ẩm cao hoặc môi trường ăn mòn, miệng gió inox là lựa chọn bền bỉ. Ngược lại, với công trình yêu cầu tính thẩm mỹ cao và chi phí tối ưu, miệng gió nhôm sơn tĩnh điện là lựa chọn hợp lý.

So sánh chức năng và hiệu suất hoạt động

Khi lựa chọn miệng gió thải và miệng gió cấp cho hệ thống HVAC, việc hiểu rõ sự khác biệt trong chức năng và hiệu suất hoạt động giúp đảm bảo khả năng lưu thông không khí tối ưu, đồng thời giảm tiêu hao năng lượng và tiếng ồn trong vận hành. Dưới đây là phân tích chuyên sâu về các yếu tố ảnh hưởng đến hiệu quả làm việc của hai loại miệng gió này.

Sự khác biệt về hướng gió và lưu lượng gió

Miệng gió cấp và miệng gió thải có hướng và lưu lượng gió hoàn toàn khác nhau, ảnh hưởng trực tiếp đến khả năng phân phối và thu hồi không khí trong phòng.

• Miệng gió cấp có nhiệm vụ thổi không khí sạch từ hệ thống điều hòa hoặc cấp gió tươi vào không gian sử dụng. Hướng gió thường được thiết kế theo chiều ngang hoặc hướng xuống, giúp luồng không khí lan tỏa đều và tránh thổi trực tiếp vào người dùng.
• Miệng gió thải đảm nhận chức năng hút không khí đã qua sử dụng ra ngoài hoặc đưa về hệ thống xử lý. Hướng hút gió thường theo chiều ngược lại – hướng lên hoặc về phía ống dẫn, nhằm thu hồi khí nóng, ẩm hoặc ô nhiễm.

Về lưu lượng, miệng gió cấp yêu cầu lưu lượng lớn và ổn định hơn để đảm bảo cấp khí liên tục, trong khi miệng gió thải chỉ cần lưu lượng đủ để duy trì áp suất cân bằng và hút khí thải hiệu quả. Nếu bố trí sai hướng hoặc lưu lượng không đồng bộ, hệ thống sẽ dễ gặp hiện tượng tuần hoàn khí kém, gây mất cân bằng áp suất và giảm hiệu suất thông gió.

Đánh giá hiệu suất trao đổi không khí và độ ồn

Hiệu suất trao đổi không khí của miệng gió thải và miệng gió cấp phụ thuộc vào ba yếu tố: tốc độ gió, vị trí lắp đặt và độ mở của cánh điều chỉnh.

• Miệng gió cấp cần duy trì vận tốc gió phù hợp (thường 2,5 – 3,5 m/s) để tránh gây gió lạnh cục bộ hoặc tạo vùng xoáy gió. Khi được thiết kế đúng, hiệu suất trao đổi khí đạt mức cao, giúp không gian thông thoáng và duy trì nhiệt độ ổn định.
• Miệng gió thải hoạt động hiệu quả khi tốc độ hút đạt 1,5 – 2,5 m/s, đảm bảo không khí cũ được hút đều mà không gây tiếng ồn hoặc dao động áp suất trong hệ thống.

Về độ ồn, miệng gió cấp thường phát ra tiếng động lớn hơn do lưu lượng cao, đặc biệt nếu sử dụng loại nan cong hoặc lưới khuếch tán gió mạnh. Trong khi đó, miệng gió thải có độ ồn thấp hơn vì chỉ hút khí nhẹ nhàng qua lưới lọc.

Để tăng hiệu suất và giảm tiếng ồn, kỹ sư HVAC thường:

1. Sử dụng ống tiêu âm tại đầu nối miệng gió.
2. Cân chỉnh góc mở cánh điều hướng hợp lý.
3. Lựa chọn vật liệu có khả năng giảm chấn tốt như nhôm dày hoặc nhựa composite.

Ảnh hưởng của vị trí lắp đặt đến hiệu quả thông gió

Vị trí lắp đặt miệng gió thải và miệng gió cấp đóng vai trò then chốt trong việc tối ưu hóa lưu thông không khí. Việc bố trí không đúng vị trí có thể khiến không khí không luân chuyển hiệu quả, gây tốn năng lượng và giảm chất lượng môi trường trong nhà.

Nguyên tắc cơ bản:

• Miệng gió cấp nên được đặt ở trần hoặc tường phía trên, gần khu vực có người sử dụng, nhằm phân phối khí mát đều khắp không gian.
• Miệng gió thải nên bố trí ở điểm cao hoặc khu vực tích tụ khí nóng, ẩm (góc trần, gần nguồn nhiệt).
• Khoảng cách tối ưu giữa miệng cấp và miệng thải thường từ 2 – 3 m để tránh “ngắn mạch gió” – hiện tượng gió cấp bị hút ngay mà không khuếch tán đều.

Việc lắp đặt khoa học giúp hệ thống HVAC đạt hiệu suất cao, giảm tiêu hao điện năng và kéo dài tuổi thọ thiết bị.

So sánh thiết kế và kiểu dáng phổ biến

Thiết kế của miệng gió thải và miệng gió cấp không chỉ ảnh hưởng đến hiệu suất hoạt động mà còn quyết định đến tính thẩm mỹ tổng thể của không gian. Dưới đây là các kiểu dáng phổ biến được sử dụng trong các hệ thống HVAC hiện nay.

Miệng gió nan thẳng và miệng gió nan cong

Hai loại miệng gió nan thẳng và miệng gió nan cong là thiết kế phổ biến nhất trong hệ thống cấp gió.

• Miệng gió nan thẳng: Có cấu trúc đơn giản, các cánh gió đặt song song, tạo luồng khí thổi trực tiếp và ổn định. Loại này phù hợp cho khu vực trần phẳng, tường hành lang hoặc nơi cần phân phối gió đều.
• Miệng gió nan cong: Các cánh gió được uốn cong nhẹ giúp hướng luồng gió theo vòng xoáy, tạo hiệu quả khuếch tán khí mềm mại hơn, hạn chế gió thổi trực tiếp vào người.

So sánh nhanh:

Miệng gió khe và miệng gió khuếch tán trần

Miệng gió khe là loại có dạng khe hẹp, thường lắp chìm trong trần hoặc vách để đảm bảo tính thẩm mỹ cao. Loại này cho phép điều chỉnh hướng gió linh hoạt, thường dùng trong không gian sang trọng như khách sạn, phòng hội nghị, trung tâm thương mại.

Miệng gió khuếch tán trần lại có thiết kế hình vuông hoặc tròn, với nhiều tầng nan giúp khuếch tán gió đều theo bốn hướng. Đây là lựa chọn phổ biến cho các hệ thống điều hòa trung tâm, đặc biệt tại các văn phòng hoặc khu vực có mật độ người cao.

So sánh chi tiết:

Đánh giá thẩm mỹ và khả năng phân phối gió

Ngoài yếu tố kỹ thuật, thiết kế miệng gió thải và miệng gió cấp còn được đánh giá cao về tính thẩm mỹ và sự đồng bộ với kiến trúc công trình.

• Miệng gió cấp có đa dạng mẫu mã và màu sắc, dễ phối hợp với trần, tường hoặc nội thất.
• Miệng gió thải ưu tiên thiết kế đơn giản, dễ vệ sinh, thường dùng màu trắng hoặc bạc để hòa cùng không gian kỹ thuật.

Về khả năng phân phối gió, miệng gió khuếch tán trần và miệng gió nan cong được xem là hiệu quả nhất, vì tạo luồng khí tỏa đều, tránh cảm giác gió mạnh cục bộ. Trong khi đó, miệng gió khe lại chiếm ưu thế ở khả năng điều hướng và độ thẩm mỹ cao.

Việc lựa chọn thiết kế phù hợp sẽ phụ thuộc vào mục đích sử dụng, đặc điểm không gian và yêu cầu kỹ thuật của từng hệ thống HVAC cụ thể.

Ứng dụng và tiêu chuẩn lắp đặt miệng gió

Miệng gió thải và miệng gió cấp là hai thành phần thiết yếu trong mọi hệ thống HVAC, từ công trình dân dụng đến nhà xưởng công nghiệp. Việc nắm rõ các ứng dụng thực tế và tuân thủ tiêu chuẩn lắp đặt không chỉ giúp hệ thống hoạt động ổn định mà còn kéo dài tuổi thọ thiết bị, giảm thiểu sự cố và tiết kiệm chi phí bảo trì.

Ứng dụng miệng gió cấp thải trong từng loại công trình

Miệng gió cấp và miệng gió thải được ứng dụng rộng rãi trong nhiều loại công trình, tùy vào yêu cầu thông gió, điều hòa hoặc xử lý không khí. Dưới đây là một số ứng dụng phổ biến:

1. Nhà ở và căn hộ dân dụng
   • Miệng gió cấp thường được lắp trên trần hoặc tường cao, phân phối gió mát đều khắp phòng.
   • Miệng gió thải đặt gần khu vực nhà bếp, phòng tắm hoặc hành lang để hút khí ẩm, mùi và khói.
   • Giúp duy trì không khí trong lành, giảm ngưng tụ và ẩm mốc trong nhà.
2. Văn phòng và tòa nhà thương mại
   • Miệng gió cấp bố trí ở khu vực làm việc, đảm bảo lưu thông không khí, ổn định nhiệt độ.
   • Miệng gió thải đặt tại các vị trí khuất, như góc trần hoặc gần hành lang kỹ thuật.
   • Hệ thống đảm bảo cân bằng áp suất, mang lại sự thoải mái cho người làm việc.
3. Nhà máy, xưởng sản xuất và kho lạnh
   • Miệng gió thải sử dụng để hút bụi, khí thải hoặc hơi nóng phát sinh trong quá trình sản xuất.
   • Miệng gió cấp đưa khí tươi vào, hỗ trợ làm mát và thông thoáng cho khu vực làm việc.
   • Trong môi trường đặc thù, miệng gió có thể làm từ inox để chống ăn mòn, chịu nhiệt và dễ vệ sinh.
4. Phòng sạch, bệnh viện và phòng thí nghiệm
   • Miệng gió cấp có bộ lọc HEPA để đảm bảo khí cấp sạch hoàn toàn.
   • Miệng gió thải thường tích hợp van điều áp giúp kiểm soát hướng dòng khí và độ sạch theo tiêu chuẩn.

Tùy theo đặc điểm công trình, kỹ sư HVAC sẽ tính toán lưu lượng gió, diện tích và vị trí lắp đặt từng loại miệng gió để đạt hiệu quả cao nhất trong việc lưu thông và xử lý không khí.

Tiêu chuẩn TCVN trong lắp đặt và vận hành miệng gió

Để đảm bảo an toàn và hiệu suất hoạt động, việc lắp đặt miệng gió thải và miệng gió cấp phải tuân thủ các tiêu chuẩn kỹ thuật được quy định trong hệ thống tiêu chuẩn Việt Nam (TCVN) và quốc tế.

Một số tiêu chuẩn quan trọng liên quan bao gồm:

• TCVN 5687:2010 – Thông gió, điều hòa không khí – Quy phạm thiết kế.
• TCVN 232:2009 – Quy định về tiếng ồn và rung động trong công trình xây dựng.
• ASHRAE 62.1:2019 – Ventilation for Acceptable Indoor Air Quality (chuẩn Mỹ về chất lượng không khí trong nhà).

Theo các tiêu chuẩn này, việc lắp đặt miệng gió cấp và thải cần đảm bảo:

1. Khoảng cách tối thiểu giữa miệng cấp và thải từ 2 – 3 m để tránh hiện tượng “ngắn mạch gió”.
2. Hướng gió cấp phải ngược chiều hoặc lệch hướng với gió thải, giúp không khí lưu thông toàn bộ không gian.
3. Vận tốc gió ra tại miệng gió cấp không vượt quá 3,5 m/s và tốc độ hút của miệng gió thải không thấp hơn 1,5 m/s.
4. Miệng gió cần dễ tháo lắp để bảo trì, đồng thời có lưới chắn bụi hoặc lọc thô nhằm bảo vệ hệ thống ống gió.

Việc tuân thủ đúng tiêu chuẩn giúp giảm tổn thất áp suất, tối ưu công suất quạt và duy trì chất lượng không khí ổn định theo yêu cầu thiết kế.

Lưu ý kỹ thuật khi bảo trì và vệ sinh định kỳ

Bảo trì định kỳ miệng gió thải và miệng gió cấp là công việc bắt buộc nhằm đảm bảo hệ thống HVAC hoạt động ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị. Việc bỏ qua khâu bảo trì có thể dẫn đến tình trạng tắc nghẽn, ồn ào hoặc giảm lưu lượng gió.

Checklist bảo trì định kỳ:

1. Vệ sinh lưới lọc bụi và nan gió ít nhất 3 – 6 tháng/lần bằng dung dịch trung tính để loại bỏ bụi bẩn, dầu mỡ.
2. Kiểm tra độ kín khít giữa miệng gió và ống gió, tránh hiện tượng rò khí gây giảm áp suất.
3. Cân chỉnh lại cánh gió để đảm bảo hướng gió phân phối đều và không gây nhiễu âm.
4. Kiểm tra sơn tĩnh điện hoặc lớp bảo vệ chống ăn mòn, đặc biệt trong môi trường ẩm hoặc có hóa chất.
5. Đo lại lưu lượng gió định kỳ nhằm phát hiện kịp thời các bất thường trong hoạt động của hệ thống.

Một sai lầm phổ biến là chỉ vệ sinh miệng gió cấp mà bỏ qua miệng gió thải – điều này khiến khí thải không được hút ra hiệu quả, dẫn đến chất lượng không khí trong nhà suy giảm. Để đạt hiệu quả tối ưu, việc bảo trì cần thực hiện đồng thời cả hai hệ thống cấp – thải, theo đúng hướng dẫn của nhà sản xuất hoặc đơn vị thiết kế.

Một hệ thống thông gió đạt chuẩn cần sự phối hợp hài hòa giữa miệng gió cấp và miệng gió thải. Hiểu rõ đặc điểm và ứng dụng từng loại sẽ giúp bạn thiết kế không gian thoáng khí, vận hành bền vững và tiết kiệm chi phí bảo trì lâu dài.
