Cách lắp đặt miệng gió thải đúng chuẩn kỹ thuật để tối ưu hiệu suất

Tầm quan trọng của việc lắp đặt miệng gió thải đúng kỹ thuật

Một hệ thống thông gió dù dùng thiết bị hiện đại đến đâu cũng sẽ mất hiệu quả nếu miệng gió thải được lắp sai vị trí, lệch hướng, hoặc không đúng tiêu chuẩn kỹ thuật. Việc hiểu đúng cách lắp đặt không chỉ giúp tăng lưu lượng gió, giảm tiếng ồn mà còn tránh tình trạng tái lưu khí bẩn, ảnh hưởng đến chất lượng không khí trong công trình.

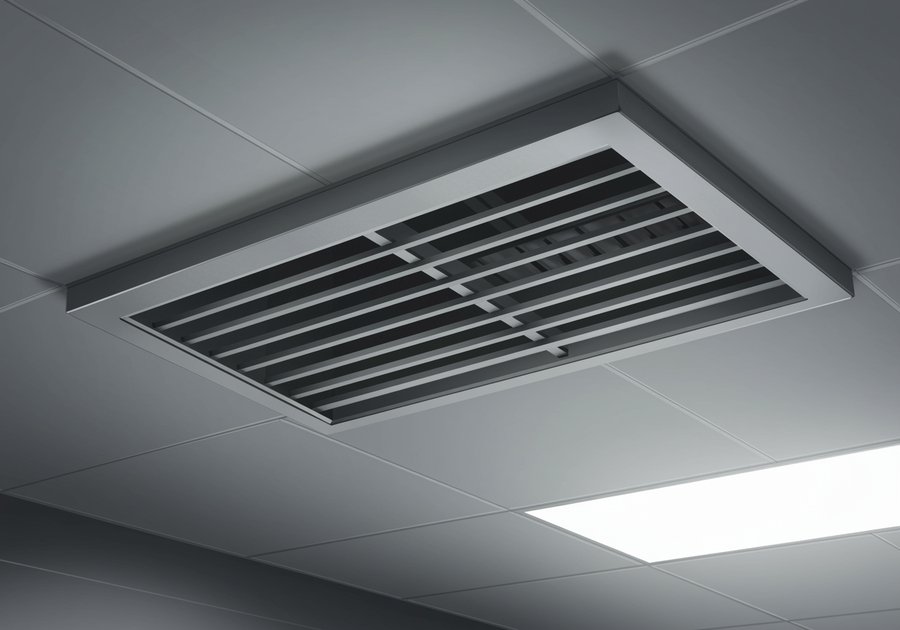

Miệng gió thải là gì?

Miệng gió thải (hay còn gọi là miệng hút gió, miệng thoát khí thải) là bộ phận cuối của hệ thống thông gió, có nhiệm vụ thu hoặc thải không khí ra ngoài môi trường. Tùy vào thiết kế, chúng có thể làm bằng nhôm, thép sơn tĩnh điện hoặc nhựa ABS, và được gắn trực tiếp vào đường ống dẫn gió.

Tại sao phải lắp đặt miệng gió thải đúng chuẩn?

Một miệng gió được lắp đúng kỹ thuật giúp:

• Tối ưu lưu lượng và tốc độ gió thải (đạt chuẩn 5–8 m/s theo TCVN 5687:2010).
• Giảm tổn thất áp suất, tiết kiệm điện năng cho quạt hút.
• Tránh hiện tượng ồn khí hoặc rung do gió xoáy.
• Đảm bảo thẩm mỹ và cân đối áp lực không khí trong phòng.

Ngược lại, nếu lắp sai cách, gió có thể không thoát đều, gây ứ đọng khí CO₂ hoặc mùi, ảnh hưởng sức khỏe người sử dụng.

Các yếu tố ảnh hưởng đến hiệu suất lắp đặt:

• Chiều cao và vị trí: Nếu đặt quá thấp, gió không phân bố đều; nếu quá cao, lưu lượng giảm.
• Hướng gió thải: Phải tuân theo chiều luân chuyển khí của hệ thống HVAC.
• Kích thước miệng gió: Chọn sai kích thước dẫn đến chênh lệch áp suất, giảm hiệu quả.
• Khoảng cách giữa các miệng gió: Không nên dưới 2 mét trong không gian nhỏ, để tránh “xung đột luồng khí”.

Lợi ích khi lắp đúng kỹ thuật:

• Gia tăng tuổi thọ thiết bị, giảm hao phí năng lượng.
• Dễ bảo trì, vệ sinh, kiểm tra.
• Cải thiện chất lượng không khí, đáp ứng tiêu chuẩn an toàn cho công trình dân dụng và công nghiệp.

Chuẩn bị trước khi lắp đặt miệng gió thải

Trước khi bắt tay vào cách lắp đặt miệng gió thải, việc chuẩn bị kỹ lưỡng về vật tư, công cụ và dữ liệu kỹ thuật là điều bắt buộc để đảm bảo an toàn và độ chính xác.

Chuẩn bị vật tư và dụng cụ cần thiết

Để quá trình thi công diễn ra thuận lợi, cần có:

• Miệng gió thải phù hợp (chất liệu nhôm, inox, nhựa ABS, có lưới lọc nếu cần).
• Ống gió hoặc hộp gió kết nối (đường kính tương ứng với miệng gió).
• Bulông, vít nở, ke góc để cố định.
• Băng keo bạc hoặc keo silicon chống rò rỉ khí.
• Thước đo, nivo, tua vít, khoan, cưa cắt tôn, thiết bị đo lưu lượng gió.

Việc chuẩn bị đầy đủ giúp hạn chế việc phải dừng thi công giữa chừng, đồng thời đảm bảo tính đồng bộ của toàn hệ thống.

Kiểm tra kích thước và tiêu chuẩn miệng gió thải

Mỗi loại công trình yêu cầu kích thước và lưu lượng gió khác nhau:

• Phòng nhỏ (<20 m²): chọn miệng gió 150x150 mm hoặc 200x200 mm.
• Phòng trung bình (20–40 m²): chọn 300x300 mm.
• Khu vực công nghiệp, nhà bếp: ưu tiên miệng gió lớn hơn 400x400 mm.

Theo TCVN 5687:2010, tốc độ gió thải không vượt quá 10 m/s tại đầu ra, và chênh lệch áp suất giữa miệng gió thải và không gian xung quanh nên duy trì 20–40 Pa để đảm bảo dòng khí ổn định.

Xác định vị trí lắp đặt tối ưu

Nguyên tắc chung khi chọn vị trí:

• Lắp ở vị trí cao, gần trần hoặc góc tường đối diện nguồn cấp khí tươi.
• Tránh hướng thẳng vào khu vực làm việc, bàn ăn, giường ngủ để không gây gió lạnh hoặc hút mùi khó chịu.
• Nếu hệ thống có nhiều miệng gió, đảm bảo khoảng cách giữa các miệng ≥ 2 m để tránh giao thoa luồng khí.
• Đối với trần thạch cao, cần xác định trước kết cấu khung xương để đảm bảo miệng gió cố định chắc chắn.

Chuẩn bị bản vẽ và dữ liệu kỹ thuật hệ thống HVAC

Trước khi lắp, kỹ thuật viên nên xem xét:

• Bản vẽ bố trí hệ thống ống gió: xác định tuyến, vị trí, hướng luân chuyển khí.
• Thông số quạt hút và lưu lượng thiết kế: đảm bảo miệng gió được chọn phù hợp với công suất quạt.
• Điều kiện môi trường: nhiệt độ, độ ẩm, nồng độ khí thải nếu là hệ thống công nghiệp.

Kiểm tra điều kiện an toàn thi công

• Cắt nguồn điện khu vực thi công để tránh tai nạn.
• Đeo bảo hộ lao động (găng tay, kính, khẩu trang).
• Nếu làm việc trên cao, cần có giá đỡ hoặc giàn giáo vững chắc.
• Đảm bảo không có vật cản hoặc đường ống điện, ống nước giao cắt với khu vực lắp miệng gió.

Quy trình từng bước cách lắp đặt miệng gió thải

Nhiều người nghĩ lắp miệng gió chỉ là việc “bắt vít lên trần”, nhưng trên thực tế, đây là công đoạn yêu cầu chính xác kỹ thuật để đảm bảo hệ thống gió thải hoạt động đúng công suất, không rò rỉ, không tạo tiếng ồn và đạt hiệu suất cao nhất. Dưới đây là quy trình 6 bước chi tiết để bạn thực hiện đúng chuẩn kỹ thuật và an toàn.

Bước 1 – Đo và đánh dấu vị trí lắp đặt

Trước khi lắp, hãy xác định chính xác vị trí đặt miệng gió thải trên trần hoặc tường dựa theo bản vẽ HVAC.

• Sử dụng thước đo và nivo để xác định độ cao và cân bằng.
• Đánh dấu khung cắt tương ứng với kích thước mặt bích của miệng gió (lớn hơn kích thước lọt lòng 5–10 mm để dễ thao tác).
• Tránh đặt miệng gió đối diện luồng gió cấp để không gây hiện tượng gió xoáy.

Mẹo: Nếu công trình dùng trần thạch cao, hãy kiểm tra vị trí khung xương để tránh khoan vào thanh chịu lực hoặc ống điện.

Bước 2 – Khoét lỗ và gia cố khung gắn

Dùng cưa cắt tôn hoặc máy khoan để tạo lỗ theo vị trí đã đánh dấu.

• Cắt vừa khít theo đường vẽ, đảm bảo không để mép bị cong hoặc gập.
• Nếu lắp trên tường gạch, nên đặt khung viền kim loại hoặc nhựa cứng để cố định chắc chắn.
• Với trần thạch cao, sử dụng ke góc hoặc bulông nở để gia cố khung giữ.

Lưu ý: Không nên dùng keo dán thay thế vít cố định vì độ bám dính không đủ chịu tải trong môi trường rung nhẹ của hệ thống gió.

Bước 3 – Lắp nối ống gió hoặc hộp gió

Trước khi gắn miệng gió, cần kết nối đường ống dẫn gió thải với vị trí miệng ra:

• Dùng co nối mềm (ống bạc hoặc cao su chịu nhiệt) để hạn chế rung.
• Siết chặt đầu nối bằng đai siết inox hoặc keo silicon chống rò khí.
• Đảm bảo độ đồng tâm giữa ống gió và miệng gió để luồng khí ra đều.

Dấu hiệu đúng: Sau khi lắp, khi chạy thử quạt, không có tiếng rít hoặc luồng gió lệch hướng.

Bước 4 – Cố định miệng gió thải vào khung

Đưa miệng gió thải vào đúng vị trí, dùng bulông, vít hoặc chốt khóa cố định chắc chắn.

• Siết đều tay bốn góc, không để méo khung.
• Nếu là miệng gió vuông hoặc chữ nhật, đảm bảo hướng lá gió nằm ngang hoặc hướng về luồng gió thải.
• Dán keo silicon xung quanh mép để chống rò khí và bụi lọt vào khe.

Mẹo kỹ thuật: Nếu thi công công trình dân dụng, bạn nên dán thêm gioăng cao su chống ồn ở mặt sau miệng gió.

Bước 5 – Kiểm tra độ kín và hướng gió

Sau khi lắp xong, khởi động hệ thống quạt hút ở công suất trung bình:

• Dùng tay hoặc máy đo lưu lượng để kiểm tra luồng gió có đều và đủ mạnh.
• Kiểm tra vị trí rò khí (nếu có) bằng cách dùng giấy mỏng; nếu giấy rung, cần dán lại mối nối.
• Quan sát hướng gió thổi: nếu bị xoáy hoặc hút ngược, cần chỉnh lá gió hoặc hướng lắp.

Dấu hiệu đạt chuẩn: Lưu lượng đạt trên 90% giá trị thiết kế, không có tiếng ồn, không cảm giác gió ngược chiều.

Bước 6 – Hoàn thiện và vệ sinh bề mặt

Sau khi kiểm tra đạt yêu cầu, tiến hành hoàn thiện:

• Dán kín mối nối cuối cùng bằng băng keo bạc để tăng tính thẩm mỹ.
• Lau sạch mặt miệng gió bằng khăn mềm, tránh trầy xước lớp sơn tĩnh điện.
• Dọn dẹp khu vực thi công, đảm bảo không còn bụi hoặc mạt kim loại trong ống gió.

Mẹo: Ghi chú ngày lắp đặt và loại miệng gió để phục vụ bảo trì sau này.

Các lỗi thường gặp khi lắp đặt miệng gió thải

Trong thực tế thi công, rất nhiều công trình gặp tình trạng hiệu suất hút gió giảm mạnh hoặc gây tiếng ồn, nguyên nhân chủ yếu đến từ lỗi lắp đặt sai kỹ thuật. Việc nhận biết sớm các lỗi này giúp bạn tiết kiệm chi phí sửa chữa và tránh giảm tuổi thọ thiết bị.

Lỗi chọn sai kích thước miệng gió

Nếu chọn miệng gió quá nhỏ so với lưu lượng thiết kế, quạt sẽ phải làm việc quá tải, gây tiếng ồn lớn và giảm tuổi thọ. Ngược lại, miệng quá to sẽ làm giảm tốc độ hút, gây ứ đọng khí thải.

Khắc phục: Xem lại lưu lượng gió theo thiết kế (m³/h) để chọn đúng kích thước miệng gió tương ứng.

Lỗi lắp lệch tâm hoặc sai hướng gió

Miệng gió không nằm đúng trục ống hoặc lệch hướng khiến gió ra không đều, áp suất giảm, tạo xoáy khí.

Cách tránh: Dùng nivo kiểm tra độ thẳng khi cố định; luôn lắp hướng lá gió về phía luồng thải.

Không bịt kín mối nối ống gió

Một lỗi phổ biến khác là không dán kín mối nối bằng keo silicon hoặc băng keo bạc, khiến khí thải rò rỉ ra ngoài, gây mất áp.

Giải pháp: Dán kín toàn bộ mối nối, đặc biệt tại chỗ tiếp giáp ống mềm và miệng gió.

Bỏ qua bước kiểm tra vận hành sau lắp

Nhiều đội thi công không kiểm tra lại lưu lượng và áp suất sau khi lắp, dẫn đến hiệu suất thực tế thấp hơn thiết kế.

Khuyến nghị: Sau khi hoàn thành, cần kiểm tra bằng máy đo anemometer hoặc giấy mỏng để xác định luồng khí.

Dùng sai loại miệng gió

Mỗi loại miệng gió (tròn, vuông, lá điều chỉnh, có lưới lọc…) phù hợp với không gian và mục đích khác nhau.

Ví dụ:

• Nhà bếp nên dùng loại có lưới lọc dầu.
• Khu công nghiệp dùng miệng gió inox chịu nhiệt.
• Phòng lạnh dùng miệng gió nhựa ABS chống ẩm.

Khuyến cáo: Luôn tham khảo bản vẽ kỹ thuật và điều kiện môi trường để chọn đúng vật liệu.

Cách kiểm tra hiệu suất sau khi lắp đặt miệng gió thải

Nhiều công trình sau khi lắp miệng gió thải xong vẫn chưa đạt hiệu quả thông gió như mong muốn. Điều này thường không do thiết bị, mà do không kiểm tra hiệu suất và hướng gió sau khi thi công. Việc đánh giá này giúp xác định xem hệ thống đã đạt chuẩn kỹ thuật hay cần điều chỉnh thêm.

Kiểm tra lưu lượng gió thải bằng thiết bị đo

Dụng cụ phổ biến nhất là máy đo lưu lượng (anemometer).

Cách thực hiện:

1. Bật quạt hút ở công suất làm việc bình thường.
2. Giữ đầu đo của thiết bị trước miệng gió, cách bề mặt khoảng 10 cm.
3. Ghi lại tốc độ gió (m/s) và nhân với diện tích miệng gió (m²) để ra lưu lượng gió thải (m³/s).

Công thức:

Lưu lượng gió = Tốc độ gió x Diện tích miệng gió

Chuẩn kỹ thuật: Theo TCVN 5687:2010, tốc độ gió thải ở miệng ra nên nằm trong 5–8 m/s. Nếu dưới mức này, cần kiểm tra lại đường ống hoặc công suất quạt hút.

Kiểm tra hướng gió và phân bố dòng khí

Dùng giấy mỏng hoặc khói thử (smoke test) để quan sát hướng và độ đều của luồng khí:

• Nếu giấy bị hút đều, luồng khí phân bố chuẩn.
• Nếu giấy rung mạnh hoặc chỉ bị hút ở một điểm, có thể do lá gió chỉnh sai hướng hoặc tắc nghẽn ống.

Mẹo: Với hệ thống có nhiều miệng gió, nên kiểm tra từng miệng để cân bằng áp suất trong toàn hệ thống.

Đánh giá tiếng ồn và rung

Một hệ thống lắp đặt chuẩn sẽ hoạt động êm, không rung và không phát tiếng rít gió.

• Nếu có tiếng rít, khả năng cao do miệng gió nhỏ hơn lưu lượng hút.
• Nếu có rung, cần kiểm tra mối nối ống mềm và khung vít.
• Nếu tiếng ù lớn, có thể ống gió bị uốn gấp hoặc miệng gió lắp lệch trục.

Giải pháp: điều chỉnh góc miệng, nới hoặc siết lại các vít cố định, và đảm bảo luồng gió ra không gặp vật cản.

So sánh hiệu suất trước và sau điều chỉnh

Sau khi kiểm tra, nên ghi lại các thông số vận hành (lưu lượng, tốc độ, độ ồn) để đối chiếu định kỳ.

Ví dụ:

Kết luận: Nếu lưu lượng đạt ≥ 90% giá trị thiết kế và độ ồn giảm dưới 50 dB, hệ thống được xem là đạt chuẩn vận hành.

Cách chọn và ứng dụng các loại miệng gió thải phù hợp

Không phải tất cả miệng gió thải đều giống nhau. Mỗi loại có cấu tạo, vật liệu và mục đích sử dụng khác nhau, ảnh hưởng trực tiếp đến hiệu suất và độ bền của hệ thống thông gió. Việc lựa chọn đúng loại miệng gió giúp tiết kiệm năng lượng, tăng thẩm mỹ và tối ưu lưu lượng gió thải.

Miệng gió vuông hoặc chữ nhật – phổ biến cho công trình dân dụng

Đây là loại được sử dụng nhiều nhất vì dễ lắp đặt và có khả năng phân bố gió đều.

• Thường làm bằng nhôm sơn tĩnh điện trắng.
• Phù hợp với văn phòng, nhà ở, chung cư.
• Có thể gắn trực tiếp vào trần thạch cao.

Ưu điểm: Giá rẻ, dễ bảo trì, nhẹ và bền.

Nhược điểm: Không phù hợp với môi trường ẩm hoặc có dầu mỡ.

Miệng gió tròn – dùng cho nhà xưởng và ống gió tròn

Được thiết kế dạng tròn với cổ nối tiêu chuẩn D100–D300 mm, giúp lắp vừa ống tròn dễ dàng.

• Tạo luồng hút đều, hạn chế xoáy.
• Lắp đặt bằng vòng siết inox hoặc đinh tán.
• Phù hợp cho hệ thống gió thải công nghiệp hoặc tầng hầm.

Mẹo: Chọn loại có lưới chống côn trùng hoặc bụi để tránh tắc nghẽn đường ống.

Miệng gió có lá điều chỉnh – phù hợp khu vực yêu cầu lưu lượng biến đổi

Loại này có các lá điều hướng có thể xoay hoặc chỉnh góc mở, giúp tăng/giảm lưu lượng hút theo nhu cầu.

• Dùng phổ biến ở trung tâm thương mại, phòng họp, nhà máy sản xuất.
• Có thể điều chỉnh tay hoặc bằng motor servo.

Ưu điểm: Linh hoạt, tối ưu tiết kiệm năng lượng.

Nhược điểm: Cần bảo trì thường xuyên để tránh kẹt lá gió.

Miệng gió có lưới lọc – dành cho khu vực bếp hoặc môi trường bụi

Được tích hợp lưới lọc inox hoặc lưới nhôm 2 lớp để ngăn dầu mỡ, bụi bẩn xâm nhập vào đường ống.

• Phù hợp với nhà hàng, nhà bếp công nghiệp, khu chế biến.
• Dễ tháo rời và vệ sinh định kỳ.

Khuyến nghị: Nên vệ sinh mỗi 3–6 tháng để tránh giảm lưu lượng hút.

Miệng gió inox – cho môi trường khắc nghiệt

Được chế tạo từ inox 304 hoặc 316, chịu ăn mòn tốt, chống rỉ sét, đặc biệt trong môi trường ẩm, hóa chất hoặc nhiệt cao.

• Sử dụng trong nhà máy, phòng thí nghiệm, khu xử lý nước thải.
• Độ bền cao, tuổi thọ trung bình >10 năm.

Lưu ý: Giá thành cao hơn các loại khác, nên chỉ dùng ở nơi thực sự cần thiết.

Tiêu chí chọn miệng gió thải phù hợp công trình

Khi chọn miệng gió, cần dựa trên 5 tiêu chí sau:

1. Công suất và lưu lượng thiết kế của quạt hút
2. Loại không gian sử dụng (dân dụng, công nghiệp, bếp, hầm)
3. Vật liệu và khả năng chịu nhiệt, chịu ẩm
4. Yêu cầu thẩm mỹ (màu sắc, kiểu dáng, độ dày viền)
5. Dễ bảo trì và thay thế

Nếu đảm bảo đủ 5 tiêu chí trên, hệ thống gió thải sẽ hoạt động ổn định, ít hư hỏng và đạt hiệu suất lâu dài.

So sánh hiệu suất các loại miệng gió phổ biến

Như vậy, lựa chọn đúng loại miệng gió thải không chỉ giúp đạt hiệu suất thông gió cao mà còn tăng tuổi thọ hệ thống HVAC, giảm chi phí bảo trì và duy trì chất lượng không khí lâu dài.

Việc thực hiện đúng cách lắp đặt miệng gió thải không chỉ đảm bảo hiệu suất thông gió ổn định mà còn góp phần duy trì chất lượng không khí trong không gian sống và làm việc. Khi tuân thủ quy trình, lựa chọn vật liệu phù hợp và kiểm tra hiệu suất sau lắp, hệ thống HVAC sẽ vận hành bền bỉ, tiết kiệm điện và an toàn. Hãy áp dụng đúng hướng dẫn trên để công trình của bạn đạt chuẩn kỹ thuật và tối ưu hiệu quả lâu dài.
