Miệng gió thải là gì?

Trong hệ thống HVAC, mọi thiết bị dù nhỏ đều đảm nhận một vai trò quan trọng trong việc duy trì chất lượng không khí. “Miệng gió thải” là một bộ phận như vậy – nhỏ gọn nhưng giữ chức năng cốt lõi trong chu trình trao đổi khí, đặc biệt trong không gian kín như văn phòng, tòa nhà hoặc nhà máy.

Miệng gió thải là gì?

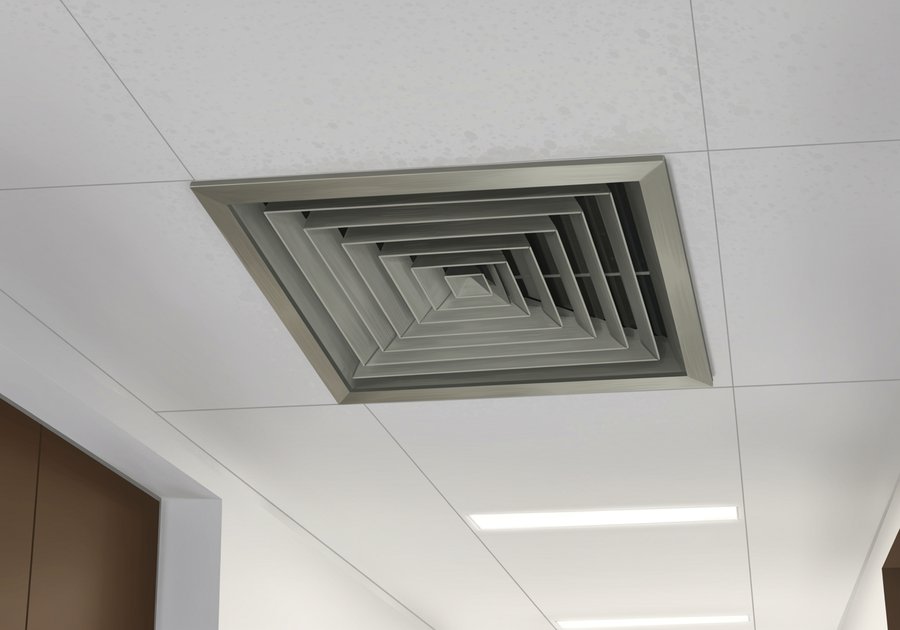

Miệng gió thải (tiếng Anh: air exhaust grille hoặc exhaust air vent) là bộ phận dùng để hút hoặc xả luồng không khí đã qua sử dụng ra khỏi không gian trong nhà, đảm bảo sự tuần hoàn và cân bằng áp suất trong hệ thống thông gió – điều hòa không khí (HVAC). Thiết bị này thường được gắn trên tường, trần hoặc ống gió, kết nối với quạt hút hoặc hệ thống ống dẫn gió thải ra ngoài môi trường.

Khác với miệng gió cấp, nơi không khí tươi được đưa vào, miệng gió thải có nhiệm vụ thu hồi khí nóng, ẩm, bụi, CO₂ hoặc mùi khó chịu để duy trì môi trường trong lành và đạt tiêu chuẩn chất lượng không khí trong nhà (IAQ – Indoor Air Quality).

Về bản chất, miệng gió thải đóng vai trò điểm kết thúc (terminal outlet) của hệ thống hút khí, giúp không khí cũ được dẫn ra ngoài bằng áp suất âm từ quạt hút. Nhiều loại còn được tích hợp damper (van điều chỉnh) để kiểm soát lưu lượng khí, tránh luồng gió ngược hoặc thất thoát khi hệ thống ngưng hoạt động.

Mở rộng định nghĩa và ngữ cảnh sử dụng

Trong thiết kế HVAC, miệng gió thải không chỉ là phần “đầu ra” của khí thải mà còn là yếu tố điều tiết dòng khí, ảnh hưởng trực tiếp đến độ ồn, áp suất, và sự phân bố luồng gió trong không gian. Theo tiêu chuẩn TCVN 5687:2010 và ASHRAE 62.1, việc bố trí miệng gió thải phải đảm bảo:

• Khí thải không tái tuần hoàn ngược vào vùng sinh hoạt.
• Khoảng cách hợp lý giữa miệng cấp và miệng thải để tránh “ngắn mạch gió”.
• Hướng thổi phù hợp với cấu trúc phòng (đặc biệt ở khu vệ sinh, phòng bếp, phòng máy).

Tùy theo mục đích, miệng gió thải có thể được thiết kế dạng louver (nan nghiêng), grille (song song), hoặc perforated (đục lỗ), thường làm bằng nhôm, thép sơn tĩnh điện hoặc inox, nhằm chống ăn mòn và dễ vệ sinh.

Cấu tạo và nguyên lý hoạt động của miệng gió thải

Khi người dùng tìm hiểu về cấu tạo miệng gió thải, họ thường muốn biết thiết bị này gồm những bộ phận nào, cách luồng không khí di chuyển ra sao và tại sao nó lại quan trọng trong hệ thống HVAC. Phần này giúp hiểu rõ cơ chế vận hành và yếu tố kỹ thuật phía sau khái niệm tưởng chừng đơn giản.

Miệng gió thải được thiết kế với cấu trúc cơ khí đơn giản nhưng hiệu suất cao, giúp điều hướng luồng không khí thải ra ngoài một cách êm và ổn định. Tùy thuộc loại và vị trí lắp đặt, cấu tạo có thể thay đổi nhẹ, nhưng về cơ bản, chúng đều gồm 4 bộ phận chính.

Khung bao (Frame)

Khung bao là phần cố định, thường được làm bằng nhôm định hình hoặc thép sơn tĩnh điện, có nhiệm vụ liên kết miệng gió với bề mặt lắp đặt (trần, tường hoặc ống gió). Khung được thiết kế có rãnh gờ để lắp khít với tấm lá gió, đảm bảo độ kín khít và tránh rò khí.

Một số mẫu cao cấp có thêm lớp gioăng cao su chống rung và giảm ồn, giúp hệ thống vận hành êm hơn.

Lá gió (Blade hoặc Louver)

Phần lá gió là những thanh kim loại hoặc nhựa chịu nhiệt, sắp xếp song song hoặc nghiêng 30–45 độ, có tác dụng điều hướng và phân tán luồng khí thải.

• Lá có thể cố định (fixed blade) hoặc điều chỉnh được (adjustable louver).
• Một số thiết kế đặc biệt dùng lá gió cong để giảm tổn thất áp suất và tăng hiệu quả hút.

Hướng nghiêng của lá gió được tính toán dựa trên vận tốc gió đầu ra (m/s) và áp suất tĩnh của hệ thống, đảm bảo không khí bị hút đi đều, không tạo xoáy hoặc tiếng ồn.

Van điều tiết (Damper)

Damper là bộ phận tùy chọn, lắp phía sau miệng gió, giúp điều chỉnh lưu lượng khí hoặc đóng/mở luồng gió khi cần.

Có hai loại chính:

• Manual damper: Điều chỉnh bằng tay, phù hợp công trình dân dụng nhỏ.
• Motorized damper: Điều khiển bằng động cơ điện, thường dùng trong hệ thống HVAC tự động hoặc nhà xưởng.

Khi hệ thống ngừng hoạt động, damper tự đóng lại để ngăn khí bên ngoài xâm nhập ngược, đảm bảo an toàn và tiết kiệm năng lượng.

Lưới lọc và phụ kiện đi kèm

Một số miệng gió thải cao cấp được tích hợp lưới lọc bụi, lưới chống côn trùng hoặc lưới inox bảo vệ nhằm ngăn dị vật xâm nhập vào đường ống gió.

Lưới lọc này có thể tháo rời để vệ sinh định kỳ – yếu tố quan trọng trong duy trì hiệu quả hút khí và chất lượng không khí trong nhà.

Nguyên lý hoạt động của miệng gió thải

Nguyên lý hoạt động dựa trên chênh lệch áp suất giữa không gian trong phòng và đường ống hút khí. Khi quạt hút hoạt động, áp suất trong ống giảm, khiến không khí trong phòng bị hút qua miệng gió thải, đi theo ống dẫn ra ngoài hoặc qua hệ thống xử lý (lọc, khử mùi, trao đổi nhiệt).

Quá trình này giúp:

• Loại bỏ khí ẩm, bụi và mùi tích tụ trong không gian kín.
• Cân bằng áp suất giữa vùng cấp và vùng thải.
• Tăng hiệu quả trao đổi không khí, cải thiện cảm giác dễ chịu và bảo vệ thiết bị HVAC khỏi quá tải.

Công thức thiết kế cơ bản thường tham chiếu theo tiêu chuẩn ASHRAE 62.1 – Ventilation for Acceptable Indoor Air Quality, trong đó tốc độ gió qua miệng thải được khuyến nghị từ 2.5–5.0 m/s, tùy loại phòng và mức ồn cho phép (dưới 35 dB).

Mối liên hệ giữa miệng gió thải và hệ thống HVAC

Miệng gió thải là mắt xích cuối cùng của hệ thống thông gió cưỡng bức, kết nối trực tiếp với:

• Ống dẫn gió thải (exhaust duct) – nơi vận chuyển không khí ra ngoài.
• Quạt hút (exhaust fan) – tạo áp suất âm duy trì dòng khí.
• Bộ xử lý trung tâm hoặc tháp giải nhiệt – nếu có hệ thống thu hồi năng lượng.

Nếu miệng gió thải không được thiết kế đúng vị trí hoặc lưu lượng, toàn bộ hệ thống HVAC có thể mất cân bằng khí động, gây tụ khí nóng, tăng độ ẩm hoặc tạp khí độc hại trong không gian sử dụng.

Các loại miệng gió thải phổ biến

Tùy thuộc vào vị trí lắp đặt, môi trường sử dụng và yêu cầu kỹ thuật của hệ thống HVAC, miệng gió thải được sản xuất với nhiều kiểu dáng và vật liệu khác nhau. Việc phân loại đúng giúp kỹ sư chọn được loại miệng gió tối ưu về hiệu suất, độ bền và thẩm mỹ.

Dưới đây là những loại miệng gió thải phổ biến nhất hiện nay, được dùng rộng rãi trong công trình dân dụng và công nghiệp.

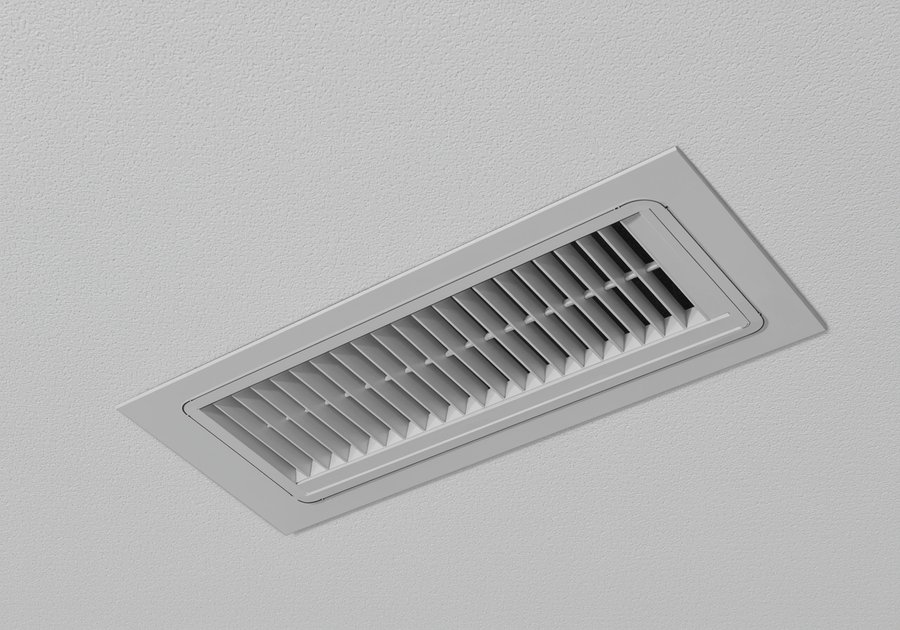

Miệng gió thải dạng nan (Louver Grille)

Đây là loại phổ biến nhất, có cấu trúc gồm các lá gió nghiêng song song giúp không khí đi qua dễ dàng mà không lọt nước mưa hoặc bụi lớn.

• Ứng dụng: thường dùng cho tường ngoài hoặc trần nhà, nơi cần xả khí ra môi trường.
• Ưu điểm: thông gió tốt, chống hắt nước, dễ vệ sinh.
• Nhược điểm: khả năng cách âm và chống côn trùng thấp nếu không gắn thêm lưới.

Loại này thường làm bằng nhôm anod hoặc thép sơn tĩnh điện, có thể tích hợp thêm damper phía sau để kiểm soát lưu lượng khí.

Miệng gió thải dạng khe (Slot Diffuser)

Loại miệng gió khe có thiết kế hiện đại, gồm 1–3 khe dài, cho phép điều hướng luồng khí thải theo chiều ngang hoặc dọc.

• Ứng dụng: phù hợp với trần thạch cao, không gian sang trọng như khách sạn, văn phòng.
• Ưu điểm: thẩm mỹ cao, lưu lượng gió đều, ít gây ồn.
• Nhược điểm: khó vệ sinh nếu khe nhỏ, giá thành cao hơn grille truyền thống.

Miệng gió khe có thể sử dụng lưỡi hướng gió điều chỉnh được để thay đổi hướng thổi tùy nhu cầu.

Miệng gió thải tròn (Round Exhaust Vent)

Loại miệng gió thải tròn thường dùng cho ống gió tròn hoặc ống mềm, cấu tạo gồm đĩa trung tâm điều chỉnh lưu lượng.

• Ứng dụng: phòng vệ sinh, bếp, kho, hoặc xưởng nhỏ.
• Ưu điểm: dễ lắp đặt, điều chỉnh linh hoạt, kín khí tốt.
• Nhược điểm: lưu lượng khí hạn chế, không phù hợp cho không gian lớn.

Một số mẫu có van damper xoay hoặc đĩa trung tâm rời, giúp vệ sinh thuận tiện.

Miệng gió thải có lưới chống côn trùng

Được thiết kế thêm lưới inox hoặc thép không gỉ ở mặt sau, giúp ngăn bụi, côn trùng hoặc dị vật lọt vào hệ thống.

• Ứng dụng: khu vực ngoài trời, nhà kho, nhà bếp, phòng kỹ thuật.
• Ưu điểm: bảo vệ ống gió và quạt hút, kéo dài tuổi thọ thiết bị.
• Nhược điểm: giảm nhẹ lưu lượng gió, cần vệ sinh định kỳ.

Phân loại theo vật liệu chế tạo

Tùy môi trường, miệng gió thải có thể được chế tạo bằng nhiều vật liệu khác nhau:

• Nhôm (Aluminum Grille): nhẹ, bền, chống ăn mòn, phổ biến nhất.
• Inox (Stainless Steel): dùng cho môi trường ẩm, ăn mòn hoặc công nghiệp hóa chất.
• Thép sơn tĩnh điện: chi phí thấp, thích hợp trong không gian nội thất khô ráo.
• Nhựa ABS: nhẹ, cách điện, dùng cho công trình dân dụng nhỏ.

Theo khảo sát thị trường HVAC Việt Nam 2024, miệng gió thải nhôm chiếm hơn 65% nhu cầu, do có giá hợp lý và khả năng chịu môi trường tốt.

So sánh miệng gió thải và miệng gió hồi

Trong hệ thống HVAC, hai bộ phận “miệng gió thải” và “miệng gió hồi” thường bị nhầm lẫn. Dù đều đảm nhiệm việc “hút khí ra khỏi phòng”, nhưng chức năng và hướng dòng khí của chúng hoàn toàn khác nhau. Hiểu đúng sự khác biệt giúp thiết kế và lắp đặt đạt hiệu quả cao, tránh lỗi “tuần hoàn sai hướng” – một nguyên nhân phổ biến gây mất cân bằng áp suất trong tòa nhà.

Bản chất và chức năng khác nhau

Ví dụ thực tế

• Phòng vệ sinh: Miệng gió thải hút khí ẩm, đưa ra ngoài qua quạt hút, không hồi lại hệ thống.
• Phòng họp hoặc văn phòng: Miệng gió hồi thu hồi khí trong phòng để đưa về AHU lọc, tái sử dụng 20–30% không khí.
• Nhà bếp công nghiệp: Miệng gió thải dùng riêng cho khu hút khói, không liên thông với gió hồi để tránh ô nhiễm chéo.

Sai lầm thường gặp khi phân biệt

Nhiều người nhầm rằng miệng gió thải và miệng gió hồi là một, dẫn đến việc đấu nhầm đường ống, gây:

• Dòng khí nóng bị hút vào hệ thống lạnh.
• Không khí ô nhiễm lan sang khu vực khác.
• Áp suất phòng mất cân bằng, làm giảm hiệu suất quạt hút và điều hòa.

Do đó, trong bản vẽ thiết kế HVAC, kỹ sư phải đánh dấu riêng “EA” (Exhaust Air) cho miệng gió thải và “RA” (Return Air) cho miệng gió hồi.

Vai trò, giá trị và ứng dụng của miệng gió thải trong HVAC

Trong một hệ thống HVAC hiện đại, mọi thiết bị đều có vị trí chiến lược nhằm duy trì cân bằng nhiệt – ẩm – áp suất. Miệng gió thải là một trong những thành phần quyết định khả năng trao đổi không khí và chất lượng môi trường sống. Dưới đây là các vai trò và giá trị thực tiễn của thiết bị này trong hệ thống thông gió.

Vai trò trong hệ thống HVAC

Miệng gió thải là điểm kết thúc của luồng khí thải – nơi không khí cũ được hút ra khỏi không gian sử dụng.

Chức năng chính gồm:

1. Duy trì lưu thông không khí: hút khí nóng, ẩm, bụi và CO₂ để không gian luôn thoáng mát.
2. Cân bằng áp suất: ngăn hiện tượng áp suất dư hoặc âm cục bộ, tránh làm việc quá tải cho quạt cấp.
3. Bảo vệ chất lượng không khí trong nhà (IAQ): đảm bảo lượng không khí tươi cấp vào luôn tương ứng với lượng khí thải ra, đúng chuẩn ASHRAE 62.1 – Ventilation for Acceptable Indoor Air Quality.
4. Tối ưu hiệu suất năng lượng: nếu bố trí đúng, miệng gió thải giúp giảm thời gian vận hành quạt hút và duy trì áp suất ổn định.

Ví dụ, trong tòa nhà văn phòng, nếu thiết kế miệng gió thải không hợp lý (quá ít hoặc bố trí lệch), hệ thống sẽ tiêu tốn thêm 10–15% năng lượng chỉ để cân bằng lưu lượng không khí.

Giá trị đối với người dùng và công trình

Ở góc nhìn người sử dụng, miệng gió thải góp phần tạo ra không gian trong lành, dễ chịu và an toàn hơn:

• Giảm cảm giác ngột ngạt do khí ẩm, mùi hoặc CO₂ tích tụ.
• Giúp duy trì độ ẩm lý tưởng (40–60%), tránh nấm mốc, hư hỏng nội thất.
• Giảm rủi ro sức khỏe do ô nhiễm không khí trong nhà – một trong những nguyên nhân chính gây bệnh hô hấp.

Ở góc nhìn công trình, miệng gió thải giúp kéo dài tuổi thọ của thiết bị HVAC:

• Giảm áp lực cho quạt cấp và dàn trao đổi nhiệt.
• Tránh tụ hơi nước và ngưng tụ trên bề mặt trần, tường.
• Giữ ổn định áp suất trong phòng sạch, phòng kỹ thuật, hoặc phòng server.

Theo báo cáo ASHRAE Journal 2023, việc bố trí hợp lý miệng gió thải có thể giúp tiết kiệm trung bình 8–12% năng lượng điều hòa mỗi năm nhờ tối ưu luồng khí và giảm tải quạt hút.

Ứng dụng thực tế trong công trình

1. Nhà ở dân dụng:
   • Dùng trong phòng tắm, bếp, phòng giặt để hút hơi ẩm, khói và mùi.
   • Thường lắp miệng gió thải tròn hoặc grille nhỏ, kết nối với quạt hút âm trần.
2. Tòa nhà văn phòng, trung tâm thương mại:
   • Hệ thống HVAC trung tâm dùng miệng gió thải dạng nan hoặc khe, điều phối bằng damper.
   • Giúp duy trì áp suất dương nhẹ giữa khu vực sạch và khu phụ.
3. Nhà máy, xưởng sản xuất:
   • Dùng miệng gió thải inox hoặc thép, chịu nhiệt và ăn mòn cao.
   • Tích hợp quạt hút công nghiệp để loại bỏ khí độc hoặc hơi hóa chất.
4. Bệnh viện và phòng sạch:
   • Lắp đặt theo tiêu chuẩn ISO 14644 và TCVN 8664, đảm bảo không khí di chuyển theo chiều từ sạch → bẩn.
   • Miệng gió thải được bố trí thấp, gần sàn để hút khí ô nhiễm nhanh hơn.

Tác động xã hội và môi trường

Mặc dù chỉ là thiết bị cơ khí đơn giản, miệng gió thải góp phần quan trọng vào mục tiêu giảm phát thải CO₂ và nâng cao hiệu quả năng lượng công trình xanh.

Các công trình đạt chứng nhận LEED hoặc LOTUS đều yêu cầu thiết kế hệ thống gió thải đạt chuẩn hiệu suất và tái sử dụng năng lượng, trong đó miệng gió là thành phần bắt buộc phải kiểm định.

Do đó, hiểu đúng vai trò của miệng gió thải không chỉ giúp tiết kiệm điện mà còn góp phần bảo vệ môi trường và sức khỏe cộng đồng.

Những hiểu sai phổ biến về miệng gió thải

Nhiều người dùng, thậm chí một số thợ lắp đặt, thường hiểu nhầm bản chất và cách hoạt động của miệng gió thải, dẫn đến sai sót trong thiết kế và vận hành hệ thống HVAC. Phần này chỉ ra những hiểu sai thường gặp cùng lời giải thích đúng để tránh rủi ro kỹ thuật và tổn thất năng lượng.

Hiểu sai 1 – Miệng gió thải và miệng gió hồi là giống nhau

Đây là lỗi phổ biến nhất. Thực tế, miệng gió thải (Exhaust) chỉ xả khí ra ngoài, còn miệng gió hồi (Return) hút khí về dàn xử lý để lọc và tái sử dụng.

Nếu đấu nhầm hai loại này, không khí ô nhiễm sẽ tuần hoàn trở lại, gây ẩm mốc, mùi và giảm chất lượng IAQ.

Cách hiểu đúng:

• Gió thải → ra ngoài môi trường.
• Gió hồi → trở lại hệ thống xử lý.

Trong bản vẽ kỹ thuật, ký hiệu đúng là EA (Exhaust Air) và RA (Return Air).

Hiểu sai 2 – Miệng gió thải càng lớn thì hút càng tốt

Nhiều người nghĩ tăng kích thước miệng gió là tăng lưu lượng hút, nhưng thực tế hiệu suất hút phụ thuộc vào áp suất và lưu lượng quạt, chứ không chỉ kích thước.

Nếu miệng gió quá lớn, vận tốc gió giảm, không khí khó thoát hết vùng chết; ngược lại, quá nhỏ thì gây ồn và tăng áp suất tổn thất.

Cách hiểu đúng:

• Thiết kế phải dựa vào vận tốc gió tiêu chuẩn 2.5–5 m/s và lưu lượng cần hút.
• Kích thước miệng gió nên được tính theo công thức lưu lượng:
• Q = V × A (trong đó Q: lưu lượng m³/s, V: vận tốc m/s, A: tiết diện m²).

Hiểu sai 3 – Lắp ở đâu cũng được

Vị trí lắp miệng gió thải ảnh hưởng trực tiếp đến khả năng hút khí. Lắp sai chỗ có thể khiến dòng khí tuần hoàn ngược, gây mùi hoặc không hút hết vùng khí ẩm.

Ví dụ, trong phòng vệ sinh, nếu miệng gió đặt gần cửa, không khí chưa kịp hút ẩm đã thoát ra ngoài hành lang.

Cách hiểu đúng:

• Lắp miệng gió thải ở vị trí đối diện hoặc chéo hướng miệng gió cấp.
• Với phòng tắm hoặc bếp, nên đặt gần nguồn ẩm hoặc khói.
• Khoảng cách từ trần ≤ 200 mm để tăng hiệu quả hút khí.

Hiểu sai 4 – Không cần bảo trì miệng gió thải

Do ít hoạt động cơ học, nhiều người bỏ qua việc vệ sinh định kỳ. Tuy nhiên, bụi và dầu mỡ bám lâu ngày làm giảm 20–30% lưu lượng hút, tăng tiêu hao điện năng và gây tiếng ồn.

Cách hiểu đúng:

• Vệ sinh miệng gió 3–6 tháng/lần (theo tiêu chuẩn HVAC Maintenance Schedule – ASHRAE 2021).
• Nếu có lưới lọc hoặc lưới chống côn trùng, cần tháo rửa bằng dung dịch trung tính, tránh biến dạng lá gió.

Hiểu đúng về miệng gió thải giúp ta nhìn nhận chính xác tầm quan trọng của thiết bị nhỏ nhưng không thể thiếu trong hệ thống HVAC. Đây là bộ phận đảm bảo sự lưu thông không khí, duy trì môi trường trong lành và bảo vệ tuổi thọ cho thiết bị điều hòa.

Việc lựa chọn, bố trí và bảo trì đúng cách miệng gió thải không chỉ giúp tiết kiệm năng lượng mà còn đáp ứng tiêu chuẩn về sức khỏe, an toàn và môi trường trong các công trình dân dụng lẫn công nghiệp.

Khi thiết kế hoặc kiểm tra hệ thống HVAC, hãy luôn coi miệng gió thải là yếu tố kỹ thuật cần được tính toán và kiểm soát cẩn thận như quạt hút, ống gió hay dàn trao đổi nhiệt.

FAQ

Miệng gió thải có bắt buộc trong mọi hệ thống HVAC không?

Có. Trong bất kỳ hệ thống thông gió hoặc điều hòa không khí nào, miệng gió thải là thành phần cần thiết để đảm bảo cân bằng lưu lượng khí cấp – thải. Thiếu nó, hệ thống sẽ tích tụ khí ẩm và gây áp suất dư trong phòng.

Miệng gió thải nên lắp ở vị trí nào là hiệu quả nhất?

Tùy công năng: trong phòng tắm hoặc bếp, nên đặt gần nguồn ẩm hoặc khói; trong phòng làm việc hoặc phòng máy, nên bố trí đối diện với miệng gió cấp để tạo luồng lưu thông đều.

Có thể dùng chung miệng gió thải và miệng gió hồi không?

Không nên. Miệng gió hồi dẫn khí về hệ thống xử lý để tái sử dụng, còn miệng gió thải xả khí ra ngoài. Gộp chung sẽ khiến khí ô nhiễm quay ngược lại không gian sống.

Bao lâu nên vệ sinh miệng gió thải một lần?

Theo khuyến nghị ASHRAE 2021, nên vệ sinh 3–6 tháng/lần. Nếu khu vực có bụi, dầu mỡ hoặc hơi ẩm cao (như bếp, xưởng sản xuất), nên vệ sinh thường xuyên hơn.

Có tiêu chuẩn nào quy định thiết kế miệng gió thải không?

Có. Việt Nam áp dụng TCVN 5687:2010 – Thông gió – Điều hòa không khí – Tiêu chuẩn thiết kế, và tiêu chuẩn quốc tế ASHRAE 62.1. Các tiêu chuẩn này quy định tốc độ, vị trí và lưu lượng gió thải để đảm bảo an toàn và hiệu quả năng lượng.
